油圧機器

DH 油圧爪つきジャッキ(レバー回転式)
操作ハンドルが360度回転、どの方向でも使用できます。
拡げる 上げる運送業、造船所、橋梁、プラント工場、土木工事、解体工事、鳶職、
工事その他、重量物の運搬・据付などに適しています。
主要部には特殊鋼と耐久性の高いパッキンなどを使用し、
強力なパワーと軽量、持ち運びの容易さを両立しました。
DH-2.5E 爪部能力 2.5ton/DHK-2.5LE 爪部能力 2.5ton
●油圧爪つきジャッキ





型 式 爪部
能力
KN
(ton)
頭部
能力
KN
(ton)
爪部高さ 揚程
(mm)
爪部寸法 ベース寸法 本体
高さ
(mm)
重量
(kg)
最低
(mm)
最高
(mm)
長さ
(mm)

(mm)
厚さ
(mm)
長さ
(mm)

(mm)
DH-1EN 10
(1)
20
(2)
12 115 103 60 50 12 190 125 205 6
DH-2.5EN 25
(2.5)
50
(5)
19 129 110 60 50 19 231 125 235 11
DH-3.5EN 35
(3.5)
70
(7)
22 137 115 60 50 22 250 150 238 14
DH-5EN 50
(5)
100
(10)
22 152 130 60 75 22 258 182 280 19
DH-7.5EN 75
(7.5)
150
(15)
25 173 148 60 85 25 375 210 315 30
DH-10EN 100
(10)
200
(20)
28 168 140 60 85 28 275 215 320 32
DH-15EN 150
(15)
300
(30)
30 170 140 60 85 30 292 238 338 43






DH-2.5LEN 25
(2.5)
50
(5)
22 132 110 80 50 22 251 125 238 12
DH-5LEN 50
(5)
100
(10)
25 155 130 80 75 25 278 182 283 21


DHT-5EN 50
(5)
100
(10)
22 97 75 60 75 22 258 182 208 16

●オプションケース対応表
    ケース
標準
爪タイプ
DH-1EN
DH-2.5EN
DH-3.5EN -
DH-5EN -
DH-7.5EN -
DH-10EN -
DH-15EN -
ロング
爪タイプ
DH-2.5LEN
DH-5LEN -
低床型 DHT-5EN -

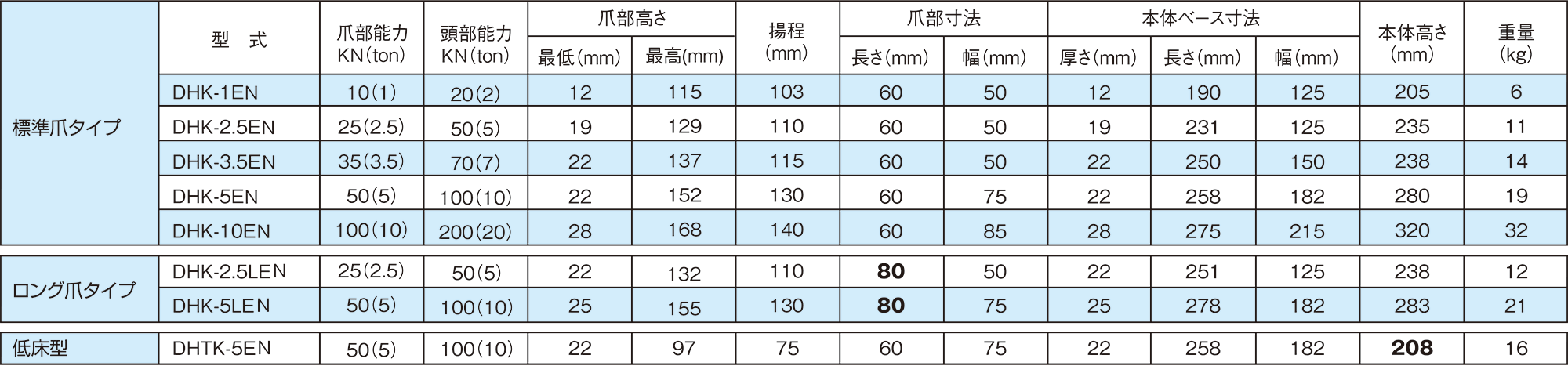

●クリーンルーム仕様 (DHK-1EN ・ DHK-2.5EN ・ DHK-2.5LENは収納ケース付)
標準
爪タイプ
型 式 爪部
能力
KN
(ton)
頭部
能力
KN
(ton)
爪部高さ 揚程 爪部寸法 ベース寸法 本体
高さ
重量
(kg)
最低 最高 長さ 厚さ 長さ
DHK-1EN 10
(1)
20
(2)
12 114 103 60 50 12 190 125 205 6
DHK-2.5EN 25
(2.5)
50
(5)
19 124 110 60 50 19 231 125 235 11
DHK-3.5EN 35
(3.5)
70
(7)
22 127 115 60 50 22 250 150 238 14
DHK-5EN 50
(5)
100
(10)
22 152 130 60 75 22 258 182 280 19
DHK-10EN 100
(10)
200
(20)
28 168 140 60 85 28 275 215 320 32
ロング
爪タイプ
DHK-2.5LEN 25
(2.5)
50
(5)
22 127 110 80 50 22 251 125 238 12
DHK-5LEN 50
(5)
100
(10)
25 155 130 80 75 25 278 182 283 21
低床型 DHTK-5EN 50
(5)
100
(10)
22 97 75 60 75 22 258 182 208 16

このページの一番上へ▲
アルミ合金 油圧爪付シリンダ(単動式・分離型)
特殊リターンスプリングにより、戻り動作がスピーディ!
拡げる 押す上げる現場での持運びや、狭い場所での作業に容易な軽量さと強靭さを備えた爪付ジャッキです。
●手動油圧ポンプを選択の場合・DHP-1300C-35と油圧ホースをご選択ください。
●電動油圧ポンプを選択の場合・DP-35RH-1MBL-35と油圧ホースをご選択ください。
※カプラの接続部には自在エルボが付いています。
DH-25S-150運搬キャリー付 25ton/DH-5S-125 5ton
アルミ合金 油圧爪付シリンダ 単動式リターンスプリング・使用圧力35MPa
型 式 爪部
能力
KN
(ton)
頭部
能力
KN
(ton)
爪部高さ 揚程
(mm)
爪部寸法 ベース寸法 本体
高さ
(mm)
重量
(kg)
必要
油量
(cc)
最低
(mm)
最高
(mm)
長さ
(mm)

(mm)
厚さ
(mm)
長さ
(mm)

(mm)
DAL-15-125 150
(15)
150
(15)
32 157 125 60 120 32 254 187 322 27 560

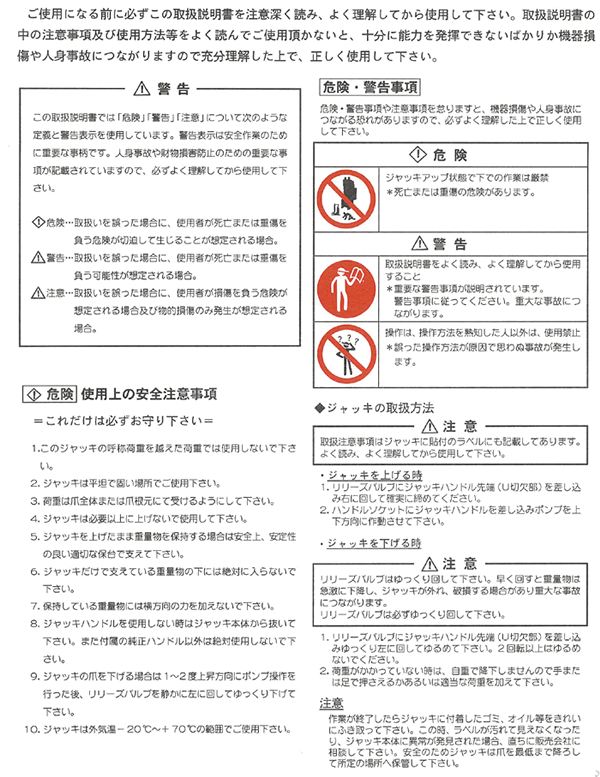

取扱説明書

このページの一番上へ▲

*改良の為予告無く型式及び仕様を変更することがあります。
